Камеры с автогазовыми выключателями серии КСО-305, 305М

Камеры сборные одностороннего обслуживания серии КСО-305, КСО-305М (далее – камеры КСО), предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц на номинальное напряжение 10 кВ в системах с изолированной нейтралью и используются для комплектования закрытых распределительных устройств трансформаторных подстанций.

Основные параметры и характеристики камер КСО- 305, КСО- 305М

Таблица 1



Наименование параметра или характеристики	Значение
Номинальное напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальный ток главных цепей, А	630
Номинальный ток сборных шин, А	630
Номинальный ток отключения выключателя нагрузки, А	630
Ток электродинамической стойкости главных цепей, кА	25
Ток термической стойкости (односекундный), кА	16
Вид управления аппаратами	Ручной, моторный привод
Срок службы, (не менее) лет	25



Условия эксплуатации камер КСО-305, КСО-305М



Вид климатического исполнения – У3 по ГОСТ 15150 с установкой внутри специальных помещений;

Окружающая среда – атмосфера типа II по ГОСТ 15150, невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.



Общие сведения

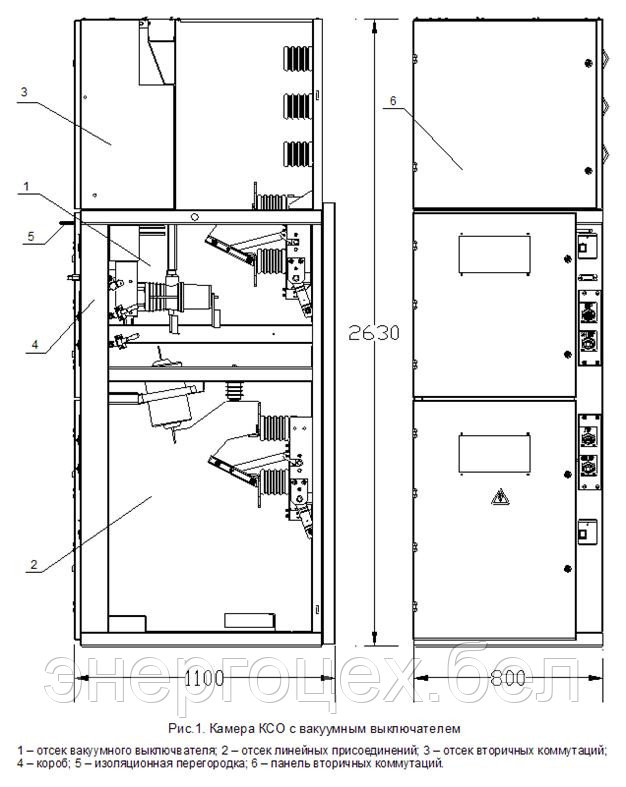

Камеры КСО-305, КСО-305М представляют собой каркасную металлическую конструкцию с передней дверью, смотровым окном, отсеком для установки коммутационной и вспомогательной аппаратуры, вверху камеры расположены сборные шины. На передней панели располагается поворотный привод управления главными и заземляющими ножами коммутационных аппаратов.

Со стороны фасада и по торцам щита степень защиты IP20 по ГОСТ 14254.

Крайние в ряду камеры КСО комплектуются торцевыми панелями, шириной 60мм или зашивается металлическим листом, что оговаривается в опросном листе заказа.

В пределах одной камеры КСО  выполнены следующие механические блокировки:

- блокировка не допускающая включение заземляющих ножей выключателя нагрузки (разъединителя) при включенных главных ножах;

- блокировка не допускающая включение главных ножей выключателя нагрузки (разъединителя) при включенных заземляющих ножах;

- блокировка между разъединителями и дверьми, не допускающая открывания дверей при включенных разъединителях;

- блокировка включения ножа заземления сборных шин при включенном выключателе ввода, от которого возможна подача напряжения на участок главной цепи сборных шин;

- внешние блокировки включения секционного выключателя, а именно блокировка, не допускающая включение секционного выключателя при включенных заземляющих ножах заземления сборных шин.



Оборудование главных цепей

В обоих типах камер по указаниям опросных листов устанавливаются:

- Трансформаторы напряжения с литой изоляцией типа ЗНОЛ;

- Трансформаторы тока проходные или опорные типа ТПОЛ-10, TOЛ-10;

- Ограничители перенапряжения нелинейные ОПН-РТ/TEL;

- Предохранители, I пл до 100А (допускается 160А, без устройства отключения выключателя при перегорании плавкой вставки);

- Моторные привода на выключатели нагрузки для дистанционного управления (со стандартным напряжением управления, переменного или постоянного тока до 220В);

- Указатели тока короткого замыкания (УТКЗ) или указатели поврежденного направления (УПН);

- Индикаторы наличия напряжения на кабелях и шинах;

- Катушки отключения.
