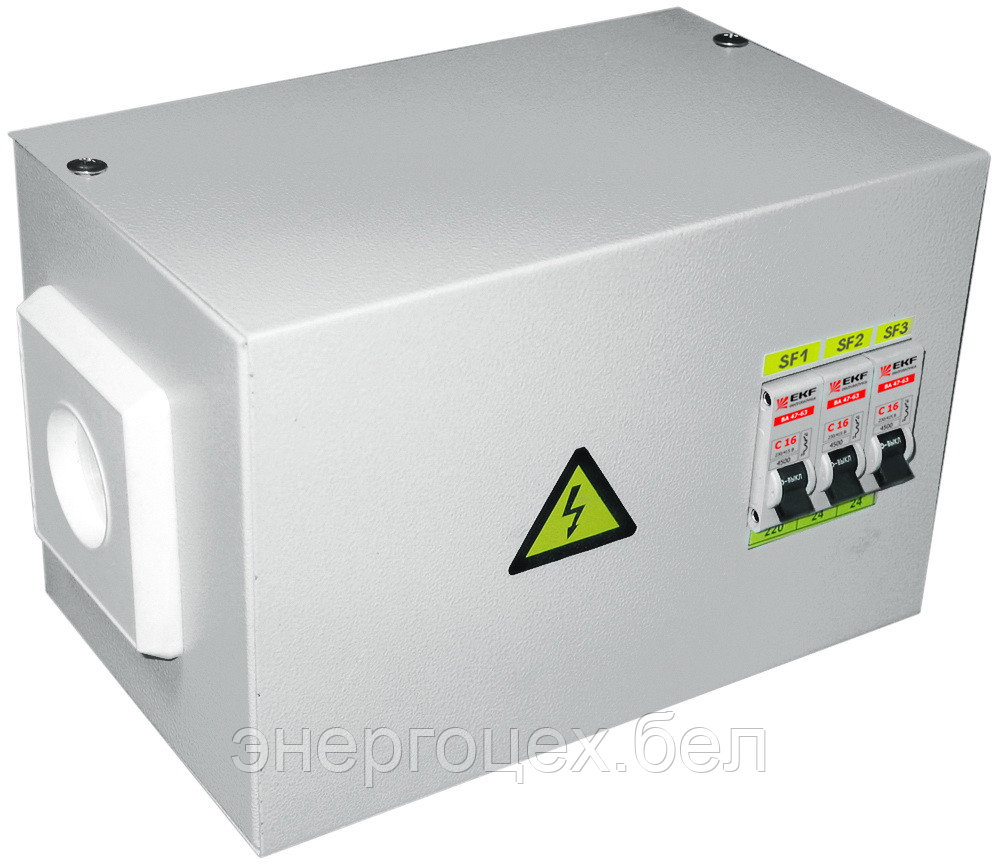

Ящики с понижающим трансформатором ЯТП

Исполнение

щитка ЩГ или

ящика ЯТП

Номинальный ток аппарата ввода, А

Номинальная мощность трансформатора, кВт

Номинальное напряжение трансформатора (первичное / вторичное), В

Номинальный ток аппарата учета, А

Схема НКУ

(номер рисунка)

Степень защиты оболочкой по ГОСТ 14254

Габаритные размеры, мм

Масса, кг,

не более

Высота L

Ширина В

Глубина Н

ЯТП-0,25-21  УХЛ4

-

 0,25

220 / 12

-

1

IP31, IP54

400

220

185

14,0

ЯТП-0,25-22  УХЛ4

220 / 24

ЯТП-0,25-23  УХЛ4

220 / 36

ЯТП-0,25-24  УХЛ4

220 / 42

Ящики ЯТП, изготавливаемые по индивидуальным схемам заказчика

ЯТП-ХХХ-Х-Х-ХХХ

параметры указываются заказчиком

ЯТП - Ящик с понижающим трансформатором

ХХХ - Мощность трансформатора, кВА

Х - Тип защитного аппарата: 2 – автоматический выключатель

Х - Напряжение трансформатора, В; 1 – 220/12; 2 – 220/24; 3 – 220/36; 4 – 220/42.

ХХХ - Климатическое исполнение и категория размещения по ГОСТ 15150 (У3, УХЛ4)

 Примечания

1      Номинальные токи аппаратов могут быть уточнены при заказе.

2      Ящики ЯТП изготавливаются навесного конструктивного исполнения.

3      Габаритные размеры а также конструктивное исполнение  ЯТП  могут отличаться от приведенных в таблице при согласовании с заказчиком.
