Терминалы измерительные серии ИТ

Терминалы измерительные предназначены для подключения приборов контроля состояния трубопроводов и коммутации сигнальных проводников соединительных кабелей. Терминалы закрепляются на стене помещения, а также устанавливаются в специально сконструированных коверах, которые обеспечивают сохранность терминала.

Терминалы серии ИТ соответствуют ТУ BY 192536889.001-2015, СТБ МЭК 60439.

 «ИТ-11» предназначен для:

 • коммутации проводников системы оперативно-дистанционного контроля (ОДК) трубопроводов с ППУ- изоляцией в контрольных точках;

 • подключения к системе ОДК переносных детекторов повреждений и импульсных рефлектометров (локаторов);

 • закольцовки сигнальных проводов в концевых точках системы ОДК.

 «ИТ-12» предназначен для:

 • разъединения системы ОДК в промежуточных точках контроля;

 • соединения системы ОДК в промежуточных точках контроля;

 • подключения импульсного рефлектометра.

«ИТ-12/ш» предназначен для:

 • разъединения системы ОДК в промежуточных точках контроля;

 • соединения системы ОДК в промежуточных точках контроля;

 • подключения переносного детектора повреждений и импульсного рефлектометра

 «ИТ-13» предназначен для:

 • закольцовки системы ОДК;

 • подключения импульсных рефлектометров.

«ИТ-14» предназначен для:

 • подключения к системе ОДК стационарного четырехканального детектора;

 • подключения к системе ОДК импульсного рефлектометра;

 • подсоединения к системе контроля наращиваемого соединительного кабеля – для четырех трубной системы;

 • cоединения четырех независимых систем ОДК сходящихся с разных сторон в одну тепловую камеру или другой подобный объект или расходящихся в четыре разные стороны из одного объекта.

 «ИТ-15» предназначен для:

 • подключения к системе ОДК стационарного двухканального детектора повреждений;

 • подключения импульсного рефлектометра;

 • разъединения системы ОДК на независимые участки;

 • соединения двух независимых систем ОДК из разных проектов;

 • cоединения двух разрозненных частей одной системы из одного проекта;

 • подсоединения к системе контроля наращиваемого соединительного кабеля;

 • закольцовки системы ОДК на концевых участка — для четырехтрубной системы.

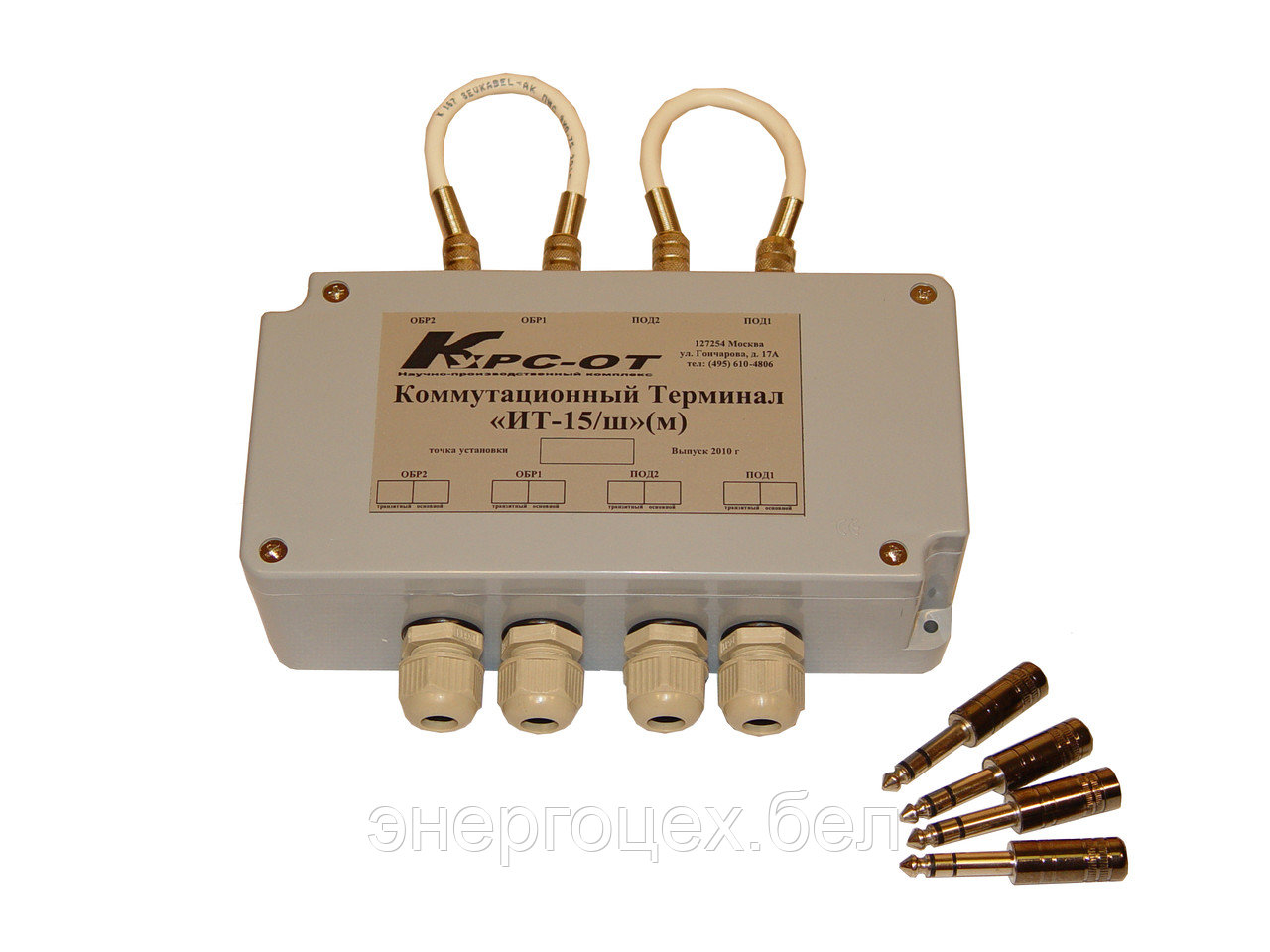

«ИТ-15/ш» предназначен для:

 • подключения импульсного рефлектометра;

 • разъединения системы ОДК на независимые участки;

 • соединения двух независимых систем ОДК из разных проектов;

 • соединения двух разрозненных частей одной системы из одного проекта (в случае, когда система разъединена на части трубами или задвижками, не изолированными пенополиуретаном);

 • подсоединения к системе контроля наращиваемого соединительного кабеля;

 • закольцовки системы ОДК на концевых участках. Выполняет ту же функцию, что и «КТ-13», но только для четырех труб одновременно.

«ИТ-16» предназначен для:

 • соединения трех независимых систем ОДК, сходящихся в одной тепловой камере (или другом подобном объекте);

 • подключения к системе ОДК импульсного рефлектометра.
