Щитки учета электроэнергии выносного типа ЩУЭ, ЩУ ( 1-но фазный ввод электроэнергии)
Цену уточняйте
- Под заказ
- Оптом и в розницу
- Код: 26/4
- +375 (25) 798-86-73Life
- +375 (29) 633-65-25Velcom
- +375 (17) 399-02-52телефон
- +375 (17) 399-13-90факс
Щитки ЩУЭ, ЩУ соответствуют ТУ BY 192536889.001-2015, СТБ МЭК 60439, СТП-09110.20.262-08 ГПО «Белэнерго» «Устройство вводов линий электропередачи 220/380В в производственные, административные и жилые здания».

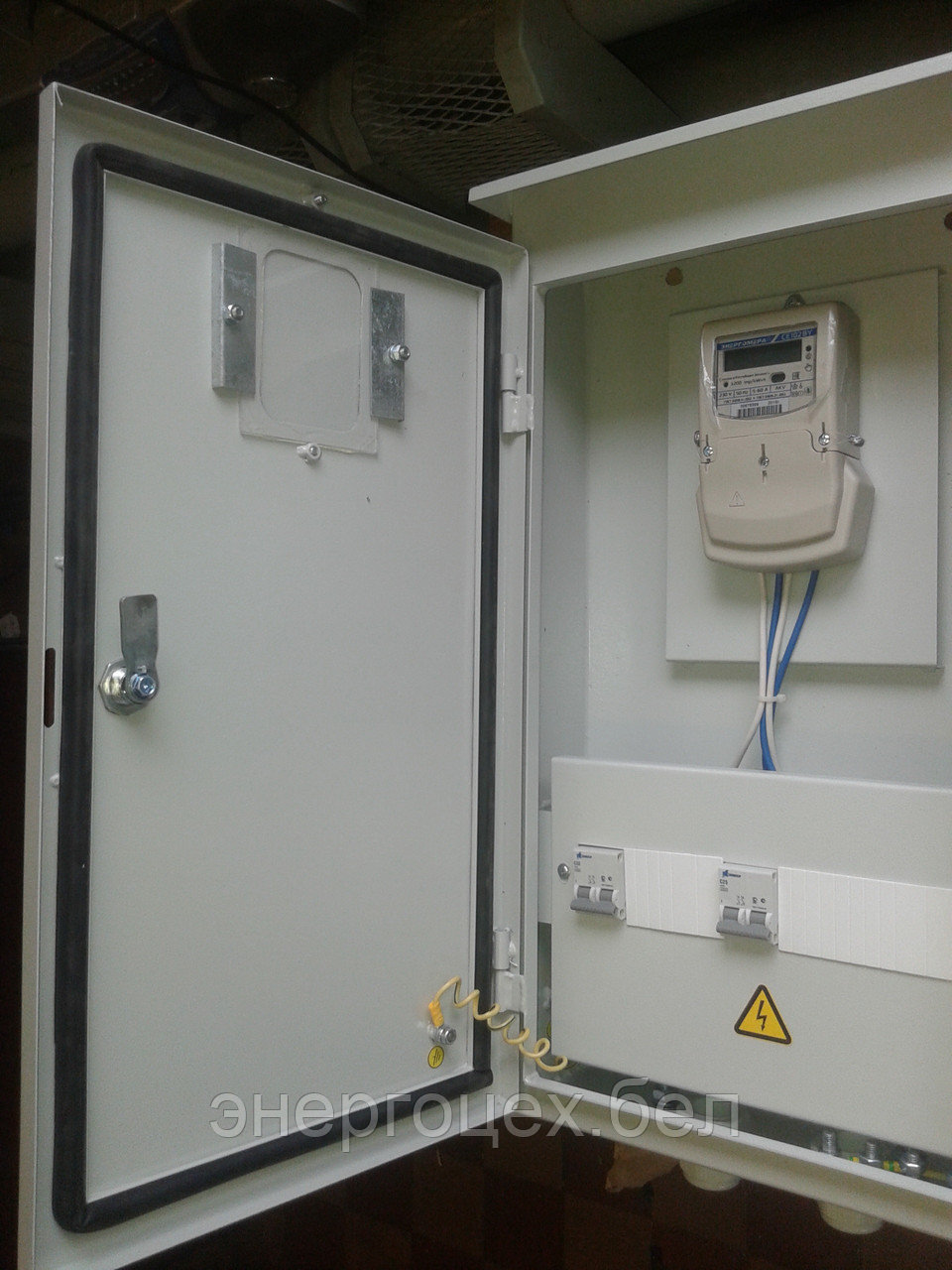

Корпус щитка изготовлен из листовой сталь толщиной не менее 1,2мм и покрыт полимерной порошковой краской(цвет RAL7035 серая шагрень).
Дверь выполнена в антивандальном исполнении, имеет жесткую конструкцию и плотно прилегает к корпусу щитка. Применяются внутренние петли, исключающие срезание двери. Степень защиты IP54 (на двери предусмотрена уплотнительная резинка), исключает попадание влаги во внутрь щитка. Основной замок выполнен в антивандальном исполнении. Предусмотрена проушина под навесной замок. На двери щитка расположено смотровое окно из оргстекла, для снятий показаний счетчика, которое прикрыто самозакрывающейся металлической крышкой. Ввод и вывод проводов предусмотрен снизу с использованием обжимных кабельных вводов типа PG.
Внутри и снаружи щитка предусмотрен оцинкованные болт с метизами для крепления: внутри щитка провода ― зануления, снаружи ― для заземления корпуса.
Внутри щитка предусмотрено универсальное крепление для электронного счетчика (одно-и трехфазного).
Предусматривается вариант щитков учета с двумя счетчиками для двух абонентов.
Щиток предусмотрен для установки на:
· Железобетонные опоры трапециидального сечения (типов СВ95, СВ110) (посредством применения кронштейнов);
· Железобетонные приставки трапециидального сечения;
· Выносной стойке;
· Стену сооружения.
При установке щитка на железобетонные опоры его крепление (комплект кронштейнов) обеспечивает зазор между щитком и опорой в 200мм. Спуск провода с опоры выполняется в трубе (трубостойка для опор СВ95 и СВ110), ее крепление (комплект кронштейнов) обеспечивает зазор между трубой и опорой в 200мм. Верх трубы (трубостойки) загнут для недопущения попадания внутрь влаги.
Труба узлы крепления трубы и щитка к железобетонным опорам и приставке покрыты полимерной порошковой краской(цвет RAL7035 серая шагрень), для защиты от коррозии.
РЕКОМЕНДАЦИИ ПРИ МОНТАЖЕ.
Участок провода (кабеля) от трубы до ввода в щиток (от ввода в щиток до защитного кожуха) должен быть защищен металлорукавом соответствующего диаметира. Рекомендуется применение металлорукава в изолированном исполнении. Допускается применение других материалов, обеспечивающих механическую защиту.
Высота установки щитка должно обеспечивать снятие показаний без применения дополнительных средств.
Основные | |
---|---|
Тип щита | Учетный |
Степень защиты IP | 54 |
Тип оборудования | Щит |
Страна производитель | Беларусь |
Количество фаз | 3 |
Защита | |
Замок | Навесной |
