Щиток переносной розеточный безопасного питания ЭЩР-СБ

Медицинские электрощитки серии ЭЩР: медицинские розеточные щитки ― щитки электропитания, щитки заземления, операционные и физиотерапевтические щитки и панели  (ЭЩР-Ф, ЭЩР-О, ЭЩР-П, ЭЩР-А, ЭЩР-З) предназначены для электрообеспечения медицинских помещений.

В инструкции РТМ-42-2-4-80 сказано «… В помещениях операционных на каждый операционный стол устанавливается по два электрощита с блоком розеток с заземляющими контактами. Щиты запитываются от вторичной обмотки разделительного трансформатора и устанавливаются на стенах, на расстоянии 1,6 м от пола до нижнего края щита…».

Щитки типа ЭЩР соответствуют ТУ BY 192536889.001-2015, СТБ МЭК 60439.

Проведение строительных и монтажных работ во влажных, загазованных и запыленных  средах, а также обслуживании расположенных там систем, требует применения электрических сетей с безопасным напряжением. Безопасным (в зависимости от класса помещения) считается напряжение 42В, 36В или 12В (50Гц).

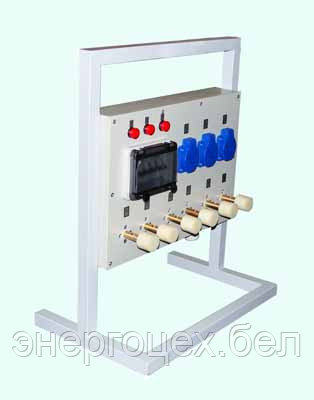

      Переносной низковольтный электрощиток ЭЩР-СБ разработан для организации удаленного поста оперативного подключения потребителей электрической энергии к однофазной или трехфазной электросетей с безопасным напряжением. Производятся модификации щитка на напряжения: 42В (ЭЩР-СБ42), 36В (ЭЩР-СБ36)или 12В  (ЭЩР-СБ12), 50Гц. Подключение потребителей осуществляется посредством трех евророзеток, либо непосредственно через оперативные зажимы на лицевой панели щитка.

     Электрощиток выполнен со степенью защиты IP54 в корпусе из ударопрочного пластика. Дополнительной защитой от ударов является металлическая рама, выполняющая роль опоры и ручки для переноса щитка. Защитные автоматы от влаги, пыли и снега закрывает прозрачное герметичное окно на защелках.

Для подключения потребителей щиток оборудован тремя евро-розетками (с подпружиненными крышками) и тремя парами оперативных зажимов с удобными изолированными «барашками» под кабель сечением до 25кв.мм (по заявке заказчика). Каждая из трёх групп защищена автоматическим выключателем.

Яркая светодиодная индикация показывает наличие питания по каждой группе розеток. Конструкция щитка разработана с учетом значительных величин проходящих токов (сеть с пониженным напряжением).

Щиток запитывается через клеммную колодку, расположенную внутри корпуса.

Возможно изменение комплектации по запросу.
