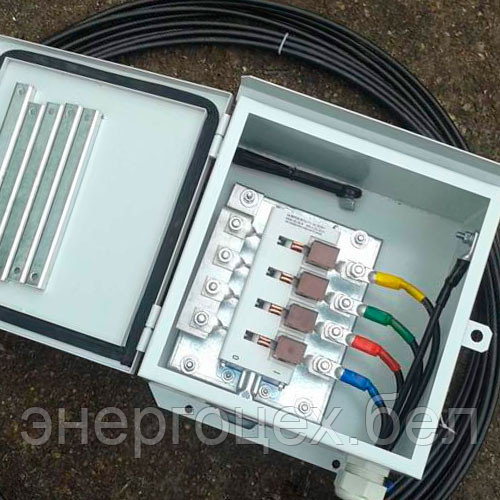

Устройства заземления типа УЗ ВЛИ для ВЛИ – 0,38 кВ

Устройства заземления предназначены для стационарного выполнения заземления ВЛИ–0,38 кВ в начале и в конце каждой магистрали ВЛИ, длинных линейных ответвлений, в местах установки секционирующих пунктов, а также в местах пересечения с ВЛ выше 1000 В. Соответствуют ТУ BY 192536889.001-2015, СТБ МЭК 60439.

Устройства заземления ВЛИ–0,38 кВ (УЗ ВЛИ) устанавливаются на железобетонных стойках трапециидального сечения СВ95 и СВ110.

Вывод проводов осуществляется снизу УЗ ВЛИ.

Дверь УЗ ВЛИ имеет уплотнение из резинового профиля и запорно-натяжное устройство.

УЗ ВЛИ имеет защитный козырёк, предохраняющий от затекания воды во внутрь.

Конструкцией УЗ ВЛИ предусмотрена возможность замены коммутационных аппаратов без его демонтажа.

В комплект поставки входят:

• устройство заземления – 1 шт, в том числе:
  --- ручной привод - 1 шт;
  --- шлейфы проводов подключения к ВЛИ – 1 компл.;
  --- узел крепления шлейфов проводов к опоре – 3 компл.;
  --- узел крепления щитка к опоре – 2 компл.;
• паспорт;
• схема электрическая.

Таблица 1
